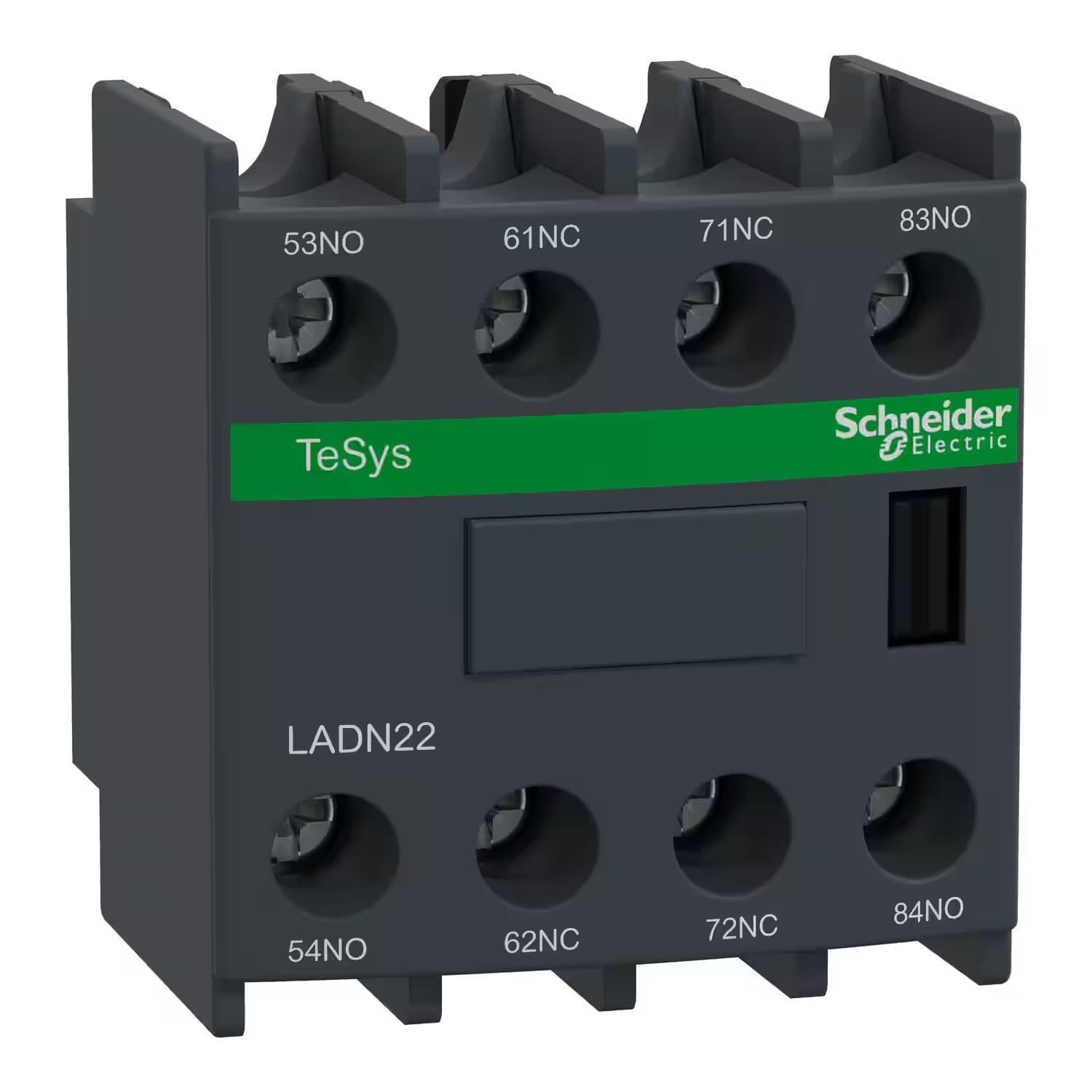

TeSys D - yardımcı kontak bloğu - 2 NA + 2 NK - vida kelepçesi terminalleri
(LADN22)
Sepetteki Son Fiyat
Fiyat
:
₺0,00 + KDV
KDV Dahil
:
₺0,00
Sepet Fiyatı
:
SCHNEİDER LADN22 - TeSys D - yardımcı kontak bloğu - 2 NA + 2 NK - vida kelepçesi terminalleri
Uygun fiyat, Zamanında Teslimat.
TeSys D anlık yardımcı kontak blok, LC1D, LC1F kontaktörler ve CAD kontrol röleleri içindir 10A/690V AC'ye kadar derecelendirilmiş 2NO+2NC kontak (NC ayna sertifikalı) sağlar, vidalı kelepçe terminalleri ile bağlantı sağlar Klipsli ön montaj, yüksek güvenilirlik ve dayanıklılık sağlar Multi standart sertifikalı (IEC, UL, CSA, CCC, EAC), Green Premium uyumlu (RoHS/REACh).
FİYAT VE TESLİM SÜRESİ İÇİN LÜTFEN İLETİŞİME GEÇİNİZ!
| seri |
TeSys
TeSys Deca |
| ürün adı |
TeSys Deca |
| Ürün ya da bileşen tipi |
Yardımcı kontak bloğu |
| Ürün grubu |
LADN |
| seri uyumluluğu |
TeSys D CAD
TeSys D LC1D
TeSys F LC1F
TeSys F CR1F
TeSys Deca CAD
TeSys Deca LC1D |
| montaj konumu |
Ön |
| kutup kontak düzenleme |
2 NA + 2 NK |
| Contacts operation |
Anlık |
| [Ue] nominal çalışma voltajı |
690 V AC 25...400 Hz |
| [Ie] nominal çalışma akımı |
6 A at 120 V AC-15
1,04 A at 690 V AC-15
0,55 A at 125 V DC-13
0,1 A at 600 V DC-13 |
| [Ui] nominal yalıtım voltajı |
690 V 'e uygunIEC 60947-5-1
600 V 'e uygunUL
600 V 'e uygunCSA |
| [Ith] klasik açık hava termik akımı |
10 A (at 60 °C) |
| standartlar |
EN/IEC 60947-5-1
GB/T 14048,5
EN 50012
UL 60947-5-1
CSA C22.2 No 60947-5-1
IEC 60335-1:Clause 30.2
IEC 60335-2-40:Annex JJ
UL 60335-2-40:Annex JJ |
| Ürün sertifikaları |
CB Şeması
UL
CSA
CCC
EAC
UKCA |
Tamamlayıcı
| Irms nominal kapama kapasitesi |
140 A AC conforming to IEC 60947-5-1
250 A DC conforming to IEC 60947-5-1 |
| izin verilebilir kısa süreli akım |
100 A 60 °C 1 sn
120 A 60 °C 500 ms
140 A 60 °C 100 ms |
| koruma tipi |
GG sigorta 10 A |
| Mekanik dayanıklılık |
30 Mcycles |
| minimum anahtarlama akımı |
5 mA |
| minimum anahtarlama gerilimi |
17 V |
| çakışmama süresi |
1,5 ms enerji kesmede NK ve NA kontağı arasında çakışma olmaması
1,5 ms enerjilemede NK ve NA kontağı arasında çakışma olmaması |
| yalıtım direnci |
> 10 MOhm |
| bağlantılar - terminaller |
Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²sert kablo uçsuz
Vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²sert kablo uçsuz |
| sıkma torku |
1,7 N.m - tornavidayla düz Ø 6 mm
1,7 N.m - tornavidayla Philips No 2
1,7 N.m - tornavidayla pozidriv No 2 |
| yükseklik |
48 mm |
| genişlik |
44 mm |
| Derinlik |
42 mm |
| Ürün ağırlığı |
0,05 kg |
| renk |
Koyu gri |
Ortam
| çevresel özellik |
Normal ortam |
| IP koruma derecesi |
IP20 conforming to IEC 60529 |
| koruyucu bakım |
TH 'e uygunIEC 60068 |
| Depolama ortam koşulları |
-60…80 °C |
| Nominal çalışma ortam sıcaklığı |
-5…60 °C |
| çalışma yüksekliği |
3000 m |
Paketleme üniteleri
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
5,000 cm |
| Package 1 Width |
5,000 cm |
| Package 1 Length |
4,400 cm |
| Package 1 Weight |
62,000 g |
| Unit Type of Package 2 |
S03 |
| Number of Units in Package 2 |
160 |
| Package 2 Height |
30,000 cm |
| Package 2 Width |
30,000 cm |
| Package 2 Length |
40,000 cm |
| Package 2 Weight |
10,470 kg |
| Unit Type of Package 3 |
P06 |
| Number of Units in Package 3 |
1280 |
| Package 3 Height |
75,000 cm |
| Package 3 Width |
60,000 cm |
| Package 3 Length |
80,000 cm |
| Package 3 Weight |
91,760 kg |
