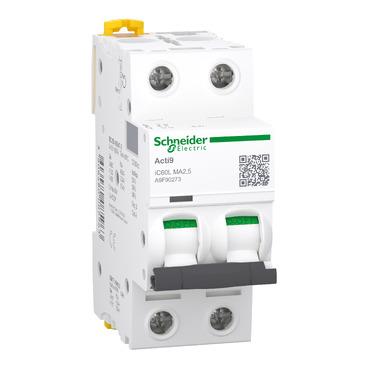

Sigorta, Acti9 iC60L, 2P, 2.5 A, MA Eğrisi
(A9F90273)
Sepetteki Son Fiyat
Fiyat
:
₺0,00 + KDV
KDV Dahil
:
₺0,00
Sepet Fiyatı
:
SCHNEİDER Sigorta, Acti9 iC60L, 3P, 40 A, MA Eğrisi - Acti9 Minyatür Devre Kesiciler - MCB
Uygun fiyat, Zamanında Teslimat.
Anma kısa devre kesme kapasitesi EN/IEC 60947-2 Standardına göre 220VAC ila 240VAC'de 40kA'e kadar çıkar Hem endüstriyel Standart EN/IEC 60898-1 hem de konut Standardı EN/IEC 60947-2 ile uyumludur Bu minyatür devre kesici, devreyi kısa devreye ve aşırı yük akımına karşı korur Eşsiz Visitrip göstergesi, arızalı devreyi göstererek müdahale süresini azaltır Visisafe yeşil şeridi, aşağı akım bakımına izin vermek için kontakların fiziksel olarak açılmasını garanti eder Manuel çalıştırmadan bağımsız hızlı kapanma mekanizması kullanım ömrünü uzatır 10000 devire kadar elektriksel dayanıma ve 20000 devire kadar mekanik dayanıma sahiptir Ui anma yalıtım voltajı 500VAC'dir Sınırlandırma sınıfı 3 (EN/IEC60898-1'e göre) aşağı akım devre koruma maliyetini artırır Ürün DIN rayına klipslenebilir Genişlik 9mm seviyede 6 Aşırı voltaj kategorisi IV Ürün rengi beyazdır (RAL9003) Ebatlar (G) 54mm x (Y) 85mm x (D) 78.5mm Ağırlığı 0.375kg Terminallerinde IP20 koruma derecesi (IEC/EN 60529 uyarınca) bulunmaktadır Çalışma sıcaklığı -35°C ila 70°C Depolama sıcaklığı -40°C ila 85°C.
FİYAT VE TESLİM SÜRESİ İÇİN LÜTFEN İLETİŞİME GEÇİNİZ!
|
cihaz uygulaması
|
Motor
|
|
seri
|
Acti 9
|
|
ürün adı
|
Acti9 iC60
|
|
Ürün ya da bileşen tipi
|
Minyatür devre kesici
|
|
Ürün grubu
|
İC60L
|
|
Kutup tanımı
|
2P
|
|
korumalı kutupların sayısı
|
2
|
|
[In] nominal akım
|
2,5 A
|
|
Şebeke tipi
|
AC
|
|
açma birimi teknolojisi
|
Manyetik
|
|
eğim kodu
|
MA
|
|
kesme kapasitesi
|
15 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
20 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
40 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
|
|
kullanım kategorisi
|
Kategori A 'e uygunEN 60947-2
Kategori A 'e uygunIEC 60947-2
|
|
yalıtıma uygunluk
|
Evet 'e uygunEN 60947-2
Evet 'e uygunIEC 60947-2
|
|
Standartlar
|
IEC 60947-2
EN 60947-2
|
Tamamlayıcı
|
Şebeke frekansı
|
50/60 Hz
|
|
manyetik açma limiti
|
12 x In +/- %20
|
|
[Ics] nominal hizmet kesme kapasitesi
|
10 kA 50 % 'e uygunEN 60947-2 - 380...415 V AC 50/60 Hz
7,5 kA 50 % 'e uygunEN 60947-2 - 440 V AC 50/60 Hz
10 kA 50 % 'e uygunIEC 60947-2 - 380...415 V AC 50/60 Hz
7,5 kA 50 % 'e uygunIEC 60947-2 - 440 V AC 50/60 Hz
20 kA 50 % 'e uygunEN 60947-2 - 220...240 V AC 50/60 Hz
20 kA 50 % 'e uygunIEC 60947-2 - 220...240 V AC 50/60 Hz
|
|
sınırlama sınıfı
|
3 'e uygunTR 60898-1
3 'e uygunIEC 60898-1
|
|
[Ui] nominal yalıtım voltajı
|
500 V AC 50/60 Hz 'e uygunEN 60947-2
500 V AC 50/60 Hz 'e uygunIEC 60947-2
|
|
[Uimp] nominal darbe dayanım voltajı
|
6 kV 'e uygunEN 60947-2
6 kV 'e uygunIEC 60947-2
|
|
kontak konum göstergesi
|
Evet
|
|
Kontrol tipi
|
Geçiş
|
|
Cihaz üzerii sinyalizasyon
|
Açma göstergesi
|
|
Montaj Tipi
|
Sabit
|
|
montaj desteği
|
DIN rayı
|
|
comb busbar dağıtım bloğu uyumluluğu
|
Üst veya alt: EVET
|
|
9 mm vida adımı
|
4
|
|
yükseklik
|
85 mm
|
|
genişlik
|
36 mm
|
|
Derinlik
|
78,5 mm
|
|
Ürün ağırlığı
|
0,25 kg
|
|
renk
|
Beyaz
|
|
Mekanik dayanıklılık
|
20000 cycles
|
|
elektrik dayanıklılığı
|
10000 cycles
|
|
bağlantılar - terminaller
|
Tek terminal (üst veya alt) 1…25 mm² sert
Tek terminal (üst veya alt) 1…16 mm² esnek
|
|
tel sıyırma uzunluğu
|
14 mm for üst veya alt connection
|
|
sıkma torku
|
2 N.m üst veya alt
|
|
toprak kaçağı koruması
|
Ayrı blok
|
Ortam
|
IP koruma derecesi
|
IP20 conforming to IEC 60529
IP20 conforming to EN 60529
|
|
kirletme derecesi
|
3 'e uygunEN 60947-2
3 'e uygunIEC 60947-2
|
|
aşırı gerilim kategorisi
|
IV
|
|
tropik iklim
|
2 'e uygunIEC 60068-1
|
|
bağıl nem
|
95 % -de 55 °C
|
|
çalışma yüksekliği
|
0...2000 m
|
|
Nominal çalışma ortam sıcaklığı
|
-35…70 °C
|
|
Depolama ortam koşulları
|
-40…85 °C
|
Paketleme üniteleri
|
Unit Type of Package 1
|
PCE
|
|
Number of Units in Package 1
|
1
|
|
Package 1 Height
|
3,5 cm
|
|
Package 1 Width
|
7,0 cm
|
|
Package 1 Length
|
9,5 cm
|
|
Package 1 Weight
|
220,0 g
|
|
Unit Type of Package 2
|
BB1
|
|
Number of Units in Package 2
|
6
|
|
Package 2 Height
|
7,7 cm
|
|
Package 2 Width
|
9,8 cm
|
|
Package 2 Length
|
22,0 cm
|
|
Package 2 Weight
|
1,373 kg
|
|
Unit Type of Package 3
|
S03
|
|
Number of Units in Package 3
|
66
|
|
Package 3 Height
|
30,0 cm
|
|
Package 3 Width
|
30,0 cm
|
|
Package 3 Length
|
40,0 cm
|
|
Package 3 Weight
|
15,612 kg
|
