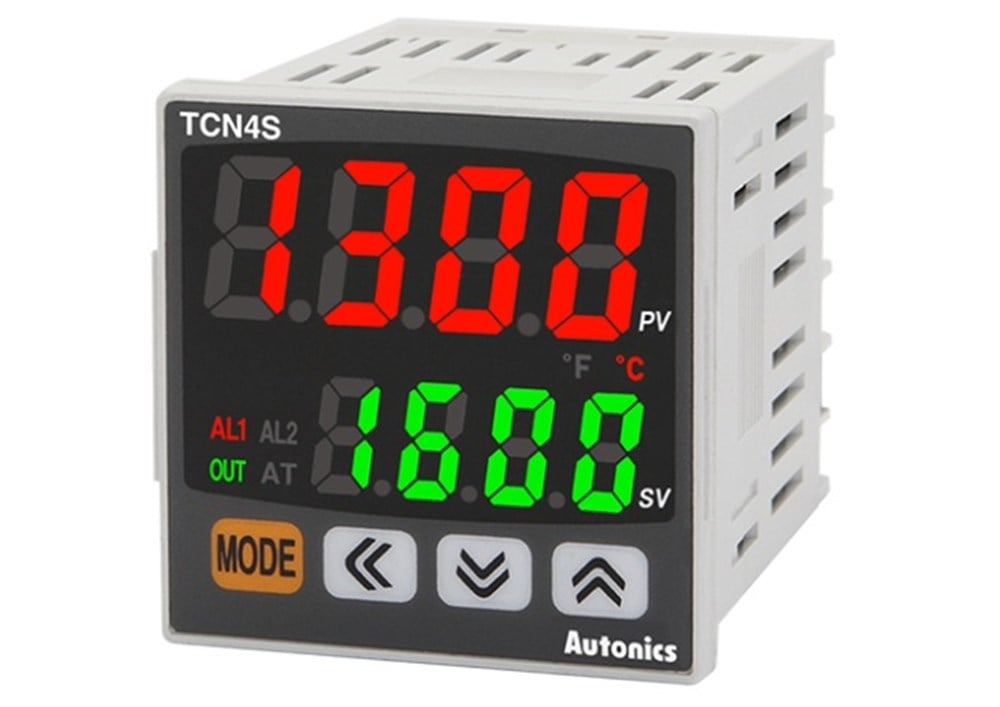

SICAKLIK KONTROL CİHAZI TCN4S-24R (TCN4S-24R)

Teknik özellik dosyaları

Gösterim yöntemi	4-hane 7-segment LED
Kontrol yöntemi	ON/OFF kontrol, P, PI, PD, PID kontrol
Giriş dosyası	Termokopul K(CA), J(IC), T(CC), R(PR), S(PR), L(IC) RTD: DPt100Ω, Cu50Ω
Örnekleme hızı	100ms
Kontrol çıkışı	Röle(250VAC~ 3A) veya SSR drive(12VDC ) [ON/OFF]
Yardımcı çıkış	Alarm 1/2
Besleme	100-240VAC~ 50/60Hz
Onay
Gösterim hassasiyeti	•Oda sıcaklık aralığı(23℃±5℃):(PV ±0.5% veya ±1℃, yüksek olanı seç) ±1-hane •Oda dışı sıcaklık aralığı:(PV ±0.5% veya ±2℃, yüksek olanı seç) ±1-hane
Gösterim hassasiyeti_boşluk TC	•Oda sıcaklık aralığı(23℃±5℃):(PV ±0.5% veya ±1℃, yüksek olanı seç) ±1-hane •Oda dışı sıcaklık aralığı:(PV ±0.5% veya ±2℃, yüksek olanı seç) ±1-hane
Gecikme(ayarlanabilir hassasiyet)	1 - 100 ℃ / ℉ (0,1 - 50,0 ℃ / ℉) değişkeni
Oransal bant	0.1 - 999.9℃/℉
İntegral zaman	0 - 9999 sn
Türev zamanı	0 - 9999 sn
Kontrol süresi	0.5 - 120.0 sn
Manuel sıfırlama	0.0~100.0%
Ortam sıcaklığı	-10 - 50℃, depolama: -20 - 60℃
Ortam nemi	35 ~ 85% RH, depolama 35 ~ 85% RH
Kurulum türü	Çift veya güçlendirilmiş yalıtım,ölçüm girişi ile güç kısmı arasındaki dielektrik kuvveti:: AC güç 2kV, AC/DC
Ağırlık	Yaklaşık 147g(Yaklaşık 100g)

※AC Gerilim modelinde SSR drive çıkışı yöntemi (standart ON / OFF kontrolü, çevrim kontrolü, faz kontrolü) mevcuttur.
※Gösterim doğruluğu
Oda sıcaklığında (23℃ ±5℃)
• Termokopul R (PR), S (PR), altında200℃: (PV ±0.5% veya ±3℃, yüksek olanı seç) ±1-hane
• Termokopul R (PR), S (PR), üzeri200℃: (PV ±0.5% veya ±2℃, yüksek olanı seç) ±1-hane
• Termokopul L (IC), RTD Cu50Ω: (PV ±0.5% veya ±2℃, yüksek olanı seç) ±1-hane
Oda dışı sıcaklık aralığı
• Termokopul R (PR), S (PR), altında200℃: (PV ±1.0% veya ±6℃, yüksek olanı seç) ±1-hane
• Termokopul R (PR), S (PR), üzeri200℃: (PV ±0.5% veya ±5℃, yüksek olanı seç ±1-hane
• Termokopul L (IC), RTD Cu50Ω: (PV ±0.5% veya ±3℃, yüksek olanı seç) ±1-hane
TCN4S- □ -P için doğruluk standardına göre ± 1 ekleyin.
※Ağırlık ambalajı içerir. Parantez içindeki ağırlık sadece birim içindir.
※Ortamın dayanım değerleri, donma ya da yoğunlaşma olmayan ortamlar için geçerlidir.
