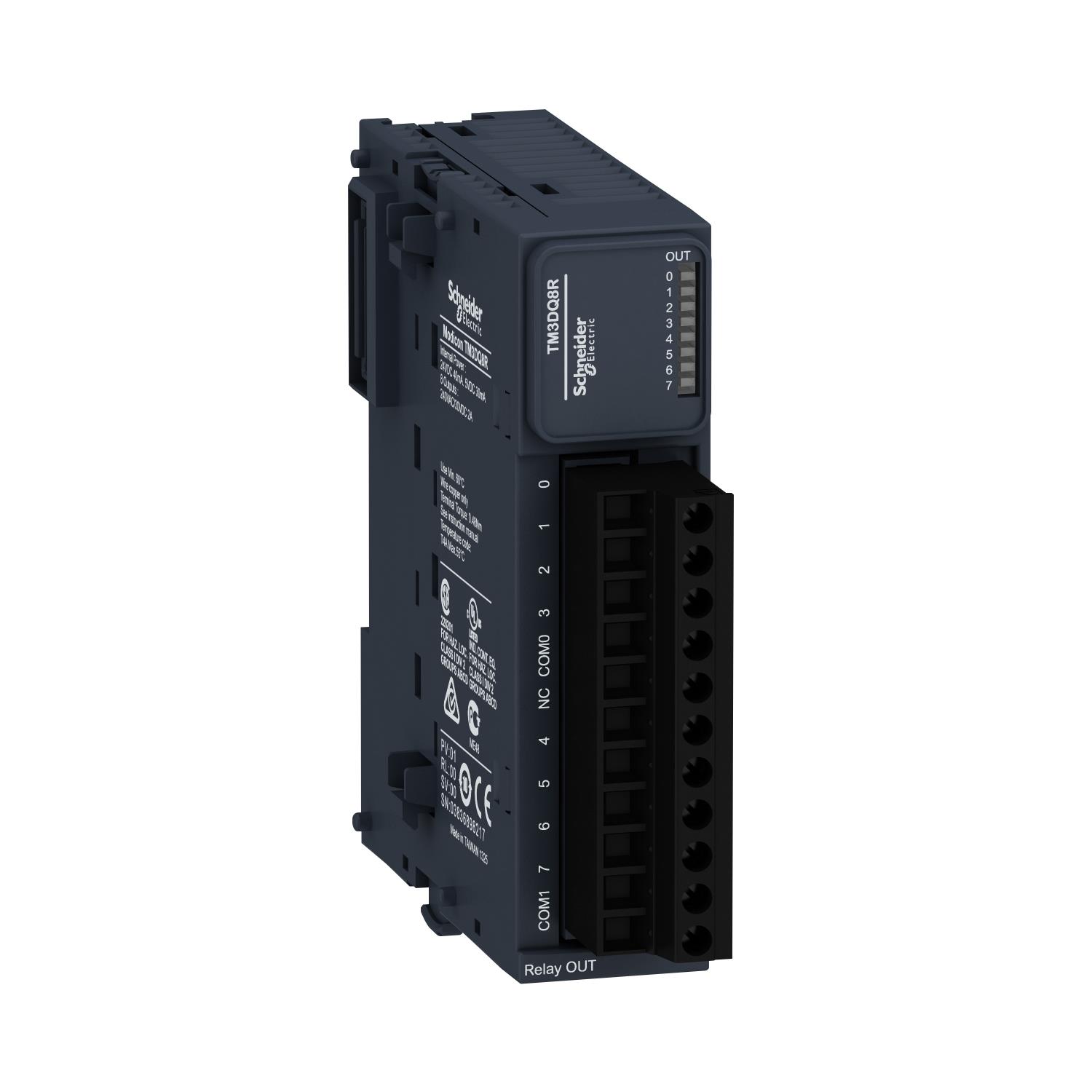

modül TM3 - 8 çıkış rölesi
(TM3DQ8R)
Sepetteki Son Fiyat
Fiyat
:
₺0,00 + KDV
KDV Dahil
:
₺0,00
Sepet Fiyatı
:
SCHNEİDER TM3AM6 - modül TM3 - 8 çıkış rölesi
Uygun fiyat, Zamanında Teslimat.
FİYAT VE TESLİM SÜRESİ İÇİN LÜTFEN İLETİŞİME GEÇİNİZ!
| Ürün serisi |
Modicon TM3 |
| Ürün ya da bileşen tipi |
Dijital çıkış modülü |
| seri uyumluluğu |
Modicon M241
Modicon M251
Modicon M221
Modicon M262 |
| Dijital çıkış tipi |
Röle normalde açık |
| Dijital çıkış sayısı |
8 |
| Dijital çıkış lojiği |
Pozitif veya negatif |
| Dijital çıkış gerilimi |
24 V DC için röle çıkışı
240 V AC |
| Dijital çıkış akımı |
2000 mA için röle çıkışı |
Tamamlayıcı
| Dijital G/Ç sayısı |
8 |
| akım tüketimi |
5 mA -de 5 V DC -de bara konnektörü üzerinden (kapalı durumda)
0 mA -de 24 V DC -de bara konnektörü üzerinden (kapalı durumda)
40 mA -de 24 V DC -de bara konnektörü üzerinden (açık durumda)
30 mA -de 5 V DC -de bara konnektörü üzerinden (açık durumda) |
| yanıt süresi |
10 ms (açma)
5 ms (kapama) |
| mekanik dayanıklılık |
20000000 cycles |
| minimum yük |
10 mA -de 5 V DC için röle çıkışı |
| yerel sinyalleme |
Çıkış durumu: kanal başına 1 LED (yeşil) |
| elektrikli bağlantı |
11 x 2,5 mm² çıkarılabilir vidalı terminal bloğuile aralık 5,08 mm ayarlama çıkışlar için |
| Aygıtlar arasında maksimum kablo mesafesi |
Ekransız kablo: <30 m için röle çıkışı |
| yalıtım |
Çıkış ve dahili lojik arasında -de 2300 V AC
Çıkışlar arasında -de 750 V AC
Çıkış grupları arasında -de 1500 V AC |
| İşaretleme |
CE |
| montaj desteği |
Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715
Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715
sabitleme kitli plaka veya panel |
| yükseklik |
90 mm |
| Derinlik |
84,6 mm |
| genişlik |
27,4 mm |
| Ürün ağırlığı |
0,11 kg |
Ortam
| Standartlar |
IEC 61131-2 |
| Ürün sertifikaları |
CE
cULus
UKCA
RCM
EAC
cULus HazLoc |
| elektrostatik deşarja direnç |
8 kV havada 'e uygunIEC 61000-4-2
4 kV kontakta 'e uygunIEC 61000-4-2 |
| elektromanyetik alanlara direnç |
10 V/m 80 MHz...1 GHz 'e uygunIEC 61000-4-3
3 V/m 1,4 GHz...2 GHz 'e uygunIEC 61000-4-3
1 V/m 2 GHz...3 GHz 'e uygunIEC 61000-4-3 |
| manyetik alanlara direnç |
30 A/m 50/60 Hz 'e uygunIEC 61000-4-8 |
| hızlı geçici akımlara direnç |
2 kV için röle çıkışı 'e uygunIEC 61000-4-4 |
| kesinti dayanımı |
1 kV G/Ç ortak mod 'e uygunIEC 61000-4-5 DC |
| radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç |
10 V 0,15...80 MHz 'e uygunIEC 61000-4-6
3 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL) |
| elektromanyetik emisyon |
Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A 10 m) -de 30…230 MHz 'e uygunIEC 55011
Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A 10 m) -de 230…1000 MHz 'e uygunIEC 55011 |
| çalışma için ortam hava sıcaklığı |
-10…35 °C dikey kurulum
-10…55 °C yatay kurulum |
| Depolama ortam koşulları |
-25…70 °C |
| bağıl nem |
10…95 %, yoğuşmasız (çalışma sırasında)
10…95 %, yoğuşmasız (depolama sırasında) |
| IP koruma derecesi |
IP20 koruyucu kapak yerindeyken |
| kirletme derecesi |
2 |
| çalışma yüksekliği |
0...2000 m |
| depolama yüksekliği |
0…3000 m |
| titreşim direnci |
3,5 mm -de 5…8,4 Hz üzerinde DIN rayı
3 gn -de 8,4…150 Hz üzerinde DIN rayı
3,5 mm -de 5…8,4 Hz üzerinde panel
3 gn -de 8,4…150 Hz üzerinde panel |
| darbe dayanımı |
15 gn için 11 ms |
Paketleme üniteleri
| Unit Type of Package 1 |
PCE |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
7,519 cm |
| Package 1 Width |
10,487 cm |
| Package 1 Length |
12,849 cm |
| Package 1 Weight |
240,0 g |
| Unit Type of Package 2 |
CAR |
| Number of Units in Package 2 |
42 |
| Package 2 Height |
29,4 cm |
| Package 2 Width |
39,7 cm |
| Package 2 Length |
56,0 cm |
| Package 2 Weight |
10,95 kg |
| Unit Type of Package 3 |
P12 |
| Number of Units in Package 3 |
504 |
| Package 3 Height |
105 cm |
| Package 3 Width |
120 cm |
| Package 3 Length |
80 cm |
| Package 3 Weight |
130 kg |
