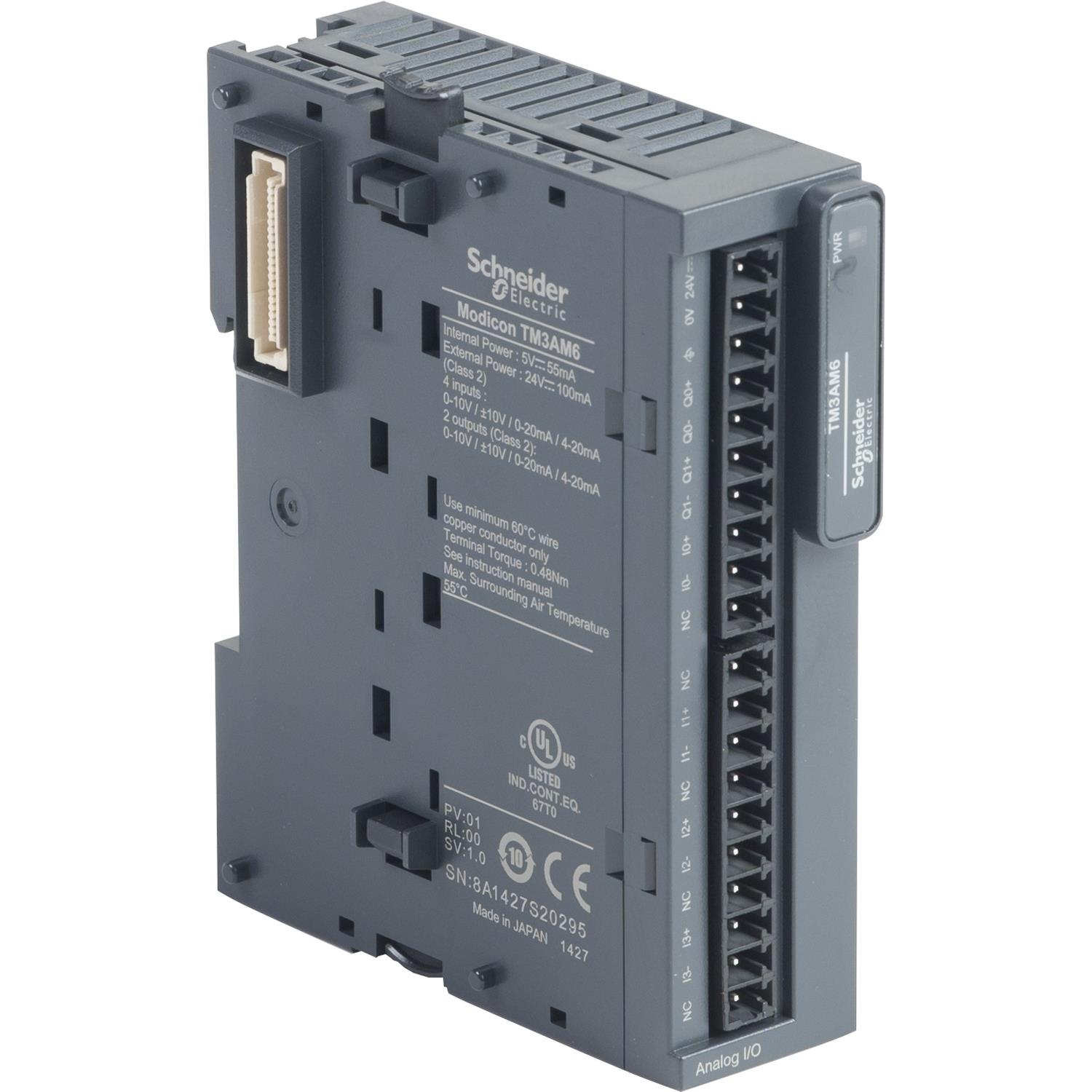

SCHNEİDER modül TM3 - 4 analog giriş ve 2 analog çıkış (TM3AM6)

Marka : SCHNEİDER
Fiyat : ₺0,00  + KDV
KDV Dahil : ₺0,00

SCHNEİDER modül TM3 - 4 analog giriş ve 2 analog çıkış - SCHNEİDER kalitesi, en uygun fiyat ve aynı gün kargo avantajıyla Asia Elektronik'te. Endüstriyel otomasyon sistemleri için güvenilir schneider çözümü. Yetkili bayi güvencesi, teknik destek ve geniş stok yelpazesi ile hizmetinizdeyiz.

ADET

Artır Azalt

modül TM3 - 4 analog giriş ve 2 analog çıkış - SCHNEİDER Kalitesi ile Endüstriyel Çözüm

modül TM3 - 4 analog giriş ve 2 analog çıkış, SCHNEİDER kalitesiyle endüstriyel otomasyon ve elektrik dağıtım sistemlerinde güvenilir kontrol amacıyla tasarlanmış yüksek performanslı bir schneider cihazıdır. Endüstriyel otomasyon sektöründe güvenilirliği ve dayanıklılığı ile öne çıkan SCHNEİDER ürünleri, zorlu çalışma koşullarında bile kesintisiz performans sunar. Farklı SCHNEIDER kontaktör çeşitleri arasında ihtiyacınıza en uygun modeli Asia Elektronik güvencesiyle bulabilirsiniz.

Bu schneider modeli, yüksek kalite, güvenilir performans, geniş ürün yelpazesi, teknik destek gibi özellikleriyle öne çıkar. Uluslararası standartlara uygun olarak üretilen SCHNEİDER cihazlar, CE ve diğer sertifika onaylarına sahiptir. Panolar ve otomasyon sistemlerinde kolay montaj imkanı sunan bu ürün, uzun ömürlü kullanımıyla işletme maliyetlerinizi düşürür. Geniş SCHNEIDER devre kesiciler yelpazemiz ile projeleriniz için en doğru çözümleri sunmaktayız.

Asia Elektronik olarak, SCHNEİDER ürünlerinde yetkili bayi ayrıcalığıyla en uygun fiyatları ve hızlı teslimatı garanti ediyoruz. İstanbul Perpa'daki mağazamızdan ve online mağazamızdan schneider dahil tüm SCHNEİDER ürünlerini temin edebilirsiniz. Teknik destek ve detaylı bilgi için otomasyon markaları sayfamızı ziyaret edebilirsiniz.

Ürün serisi Modicon TM3
Ürün ya da bileşen tipi Giriş/çıkış analog modülü
seri uyumluluğu Modicon M221
Modicon M241
Modicon M251
Modicon M262
analog giriş sayısı 4
analog giriş tipi akım 4...20 mA
akım 0...20 mA
gerilim 0...10 V
gerilim - 10...10 V
analog çıkış sayısı 2
analog çıkış tipi Akım: 4...20 mA
Akım: 0...20 mA
Gerilim: 0...10 V
Gerilim: - 10...10 V
Tamamlayıcı
analog giriş çözünürlüğü 12 bit
11 bit + işaret
izin verilebilir sürekli aşırı yük 13 V, analog giris tipi: gerilim
40 mA, analog giris tipi: akım
giriş empedansı <= 50 Ohm akım
>= 1 MOhm gerilim
analog çıkış çözünürlüğü 12 bit
11 bit + işaret
LSB değeri 2,44 mV 0...10 Vgerilim
4,88 mV - 10...10 Vgerilim
4,88 µA 0...20 mAakım
3,91 µA 4...20 mAakım
yük tipi Dirençli
ohm cinsinden yük empedansı 1 kOhm gerilim
300 Ohm akım
stabilizasyon süresi 1 ms
dönüşüm süresi 1 ms + kanal başına 1 ms + 1 kontrolör çevrim süresi
örnekleme süresi 1 ms
10 ms
mutlak doğruluk hatası Tam ölçeğin +/- % 1'i
Tam ölçeğin +/- %0,2'si at 25 °C
sıcaklık sapması +/- 0,01 %FS/°C
tekrarlama doğruluğu +/-0,5 %FS için giriş
+/-0,5 %FS için çıkış
doğrusal olmama +/- 0,2 %FS
çıkış dalgalanması 20 mV
çapraz karışma <= 1 LSB
[Us] nominal besleme gerilimi 24 V DC
besleme gerilimi limitleri 20,4…28,8 V
kablonun tipi Bükümlü blendajlı kablo çifti <30 m için giriş/çıkış devre
akım tüketimi 45 mA -de 5 V DC -de bara konnektörü üzerinden yüksüz
55 mA -de 5 V DC -de bara konnektörü üzerinden tam yük
55 mA -de 24 V DC -de harici besleme aracılığıyla yüksüz
100 mA -de 24 V DC -de harici besleme aracılığıyla tam yük
yerel sinyalleme PWR: 1 LED (yeşil)
elektrikli bağlantı 10 x 1,5 mm² çıkarılabilir vidalı terminal bloğuile aralık 3,81 mm ayarlama girişler için
10 x 1,5 mm² çıkarılabilir vidalı terminal bloğuile aralık 3,81 mm ayarlama girişler, çıkışlar ve besleme için
yalıtım Giriş ve besleme arasında -de 1500 V AC
Giriş ve dahili lojik arasında -de 500 V AC
Çıkış ve besleme arasında -de 1500 V AC
Çıkış ve dahili lojik arasında -de 500 V AC
İşaretleme CE
kesinti dayanımı 1 kV güç besleme ortak mod 'e uygunIEC 61000-4-5
0,5 kV güç besleme diferansiyel mod 'e uygunIEC 61000-4-5
1 kV G/Ç ortak mod 'e uygunIEC 61000-4-5
0,5 kV G/Ç diferansiyel mod 'e uygunIEC 61000-4-5
montaj desteği Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715
Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715
sabitleme kitli plaka veya panel
yükseklik 90 mm
Derinlik 70 mm
genişlik 23,6 mm
Ürün ağırlığı 0,11 kg
Ortam
Standartlar IEC 61131-2
Ürün sertifikaları CE
UKCA
RCM
EAC
cULus
cULus HazLoc
elektrostatik deşarja direnç 8 kV havada 'e uygunIEC 61000-4-2
4 kV kontakta 'e uygunIEC 61000-4-2
elektromanyetik alanlara direnç 10 V/m 80 MHz...1 GHz 'e uygunIEC 61000-4-3
3 V/m 1,4 GHz...2 GHz 'e uygunIEC 61000-4-3
1 V/m 2 GHz...3 GHz 'e uygunIEC 61000-4-3
manyetik alanlara direnç 30 A/m 'e uygunIEC 61000-4-8
hızlı geçici akımlara direnç 1 kV 'e uygunIEC 61000-4-4 (G/Ç)
radyo frekansi alanlarinin yol açtigi iletimli kesintilere direnç 10 V 0,15...80 MHz 'e uygunIEC 61000-4-6
3 V spot frekansı (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) 'e uygunDenizcilik teknik özellikleri (LR, ABS, DNV, GL)
elektromanyetik emisyon Yayılmalı emisyonlar - test seviyesi: 40 dBμV/m QP sınıf A 10 m) -de 30…230 MHz 'e uygunIEC 55011
Yayılmalı emisyonlar - test seviyesi: 47 dBμV/m QP sınıf A 10 m) -de 230…1000 MHz 'e uygunIEC 55011
mikro kırılmalara bağışıklık 10 ms
çalışma için ortam hava sıcaklığı -10…55 °C yatay kurulum
-10…35 °C dikey kurulum
Depolama ortam koşulları -25…70 °C
bağıl nem 10…95 %, yoğuşmasız (çalışma sırasında)
10…95 %, yoğuşmasız (depolama sırasında)
IP koruma derecesi IP20
kirletme derecesi 2
çalışma yüksekliği 0...2000 m
depolama yüksekliği 0…3000 m
titreşim direnci 3,5 mm -de 5…8,4 Hz üzerinde DIN rayı
3 gn -de 8,4…150 Hz üzerinde DIN rayı
darbe dayanımı 15 gn için 11 ms
Paketleme üniteleri
Unit Type of Package 1 PCE
Number of Units in Package 1 1
Package 1 Height 7,500 cm
Package 1 Width 10,500 cm
Package 1 Length 12,500 cm
Package 1 Weight 214,000 g
Unit Type of Package 2 S04
Number of Units in Package 2 42
Package 2 Height 30,000 cm
Package 2 Width 40,000 cm
Package 2 Length 60,000 cm
Package 2 Weight 10,027 kg
