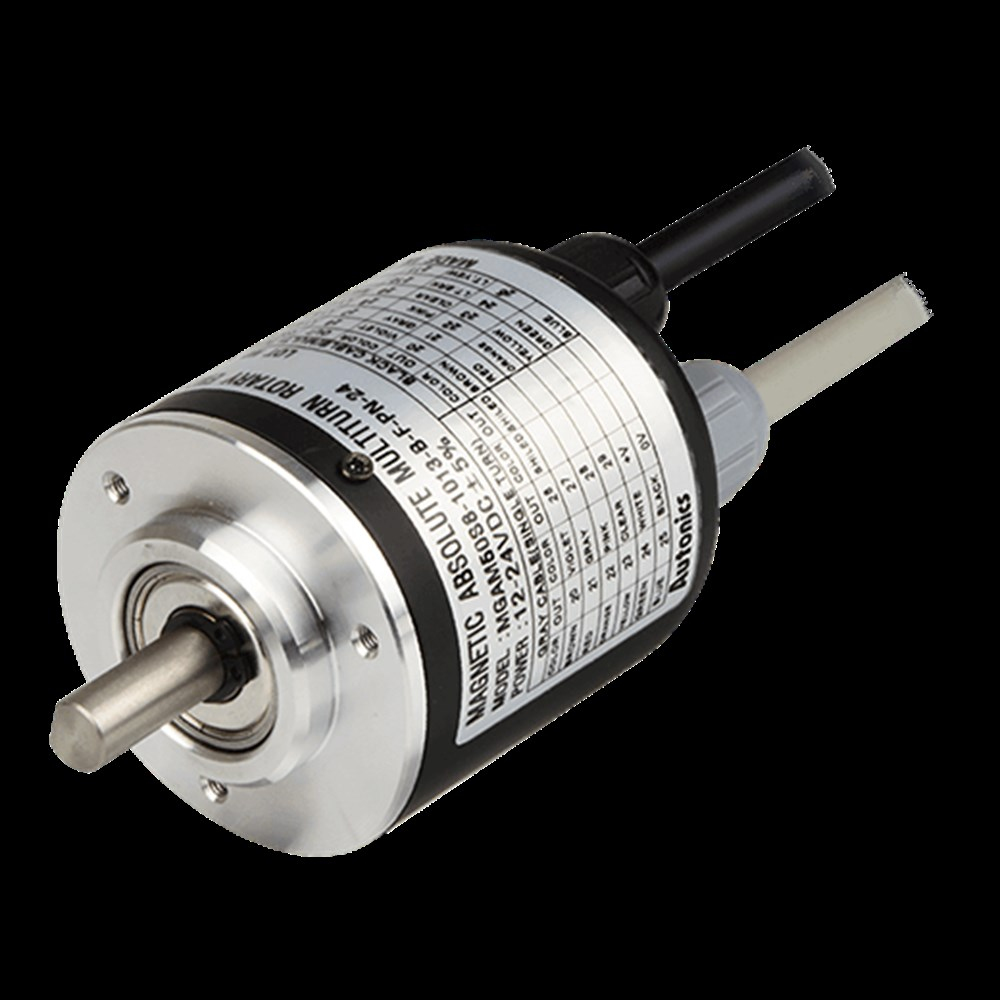

Teknik özellik dosyaları

Mil dış çapı	Ø8mm
Azami Tepki frekansı	30kHz
Azami izin verilen devir	3000rpm
Başlama torku	Azami 70gf.cm(Azami 0.0069N.m)
Çözünürlük	Tek-tur: 1024-Bölmeli, Çok Dönüşlü: 8192-devir
Çıkış kodu	Binari kod
Dönme yönü	CW
Kontrol çıkışı	Paralel NPN açık kolektör
Besleme	12-24VDC  ±5%(dalgalanma P-P: Azami 5%)
Bağlantı türü	Arkadan Kablolu
Onay
Elektriksel özellikler_Çıkış_Konumlama hatası	±1-bit(LSB: En az anlamlı bit)
Ortam sıcaklığı	-10 - 70℃,depolama: -25 - 85℃
Ortam nemi	%35-85 RH, depolama: %35-90 RH
Aksesuar	Braket, kaplin
Ağırlık	Yaklaşık 523g(yaklaşık 393g)

※Tek kapalı veriyi, güç kapalıyken çok dönüşlü sayımları saymadan, aktarmadan önce / sonra karşılaştırmak suretiyle çok turlu sayımları kalibre eder.
Aşırı devir oluşmaması koşulu ile kullanılmalıdır, çünkü devrede kapalı konumdan ± 90 ° 'nin üzerinde herhangi bir devir meydana geldiğinde uygun çok turlu sayımlar mevcut olmayabilir.
※Üniteyi AÇIK / KAPALI konuma getirirken, histerezis tarafından mevcut konumda ± 1-bit (LSB) hatası olabilir.
※Çok turlu sayım, sayım aralığının dışında olduğunda OVF alarmı AÇIK (0 - 8191 devir).
※Çoklu dönüş sayımı sıfırlama girildiğinde, çoklu dönüş sayısı 「0 devir initial olarak başlatılır.
※Paralel türü modelinde ise Azami yanıt devrinin, azami izinli yoğunluğunun daha düşük olması ya da yeterli olmamasının sağlanması.
[Azami tepki devrimi (rpm) = Azami tepki sıklığı / Çözünürlük × 60sn]
※Ağırlık ambalajı içerir. Parantez içindeki ağırlık sadece birim içindir.
※Ortamın dayanım değerleri, donma ya da yoğunlaşma olmayan ortamlar için geçerlidir.
