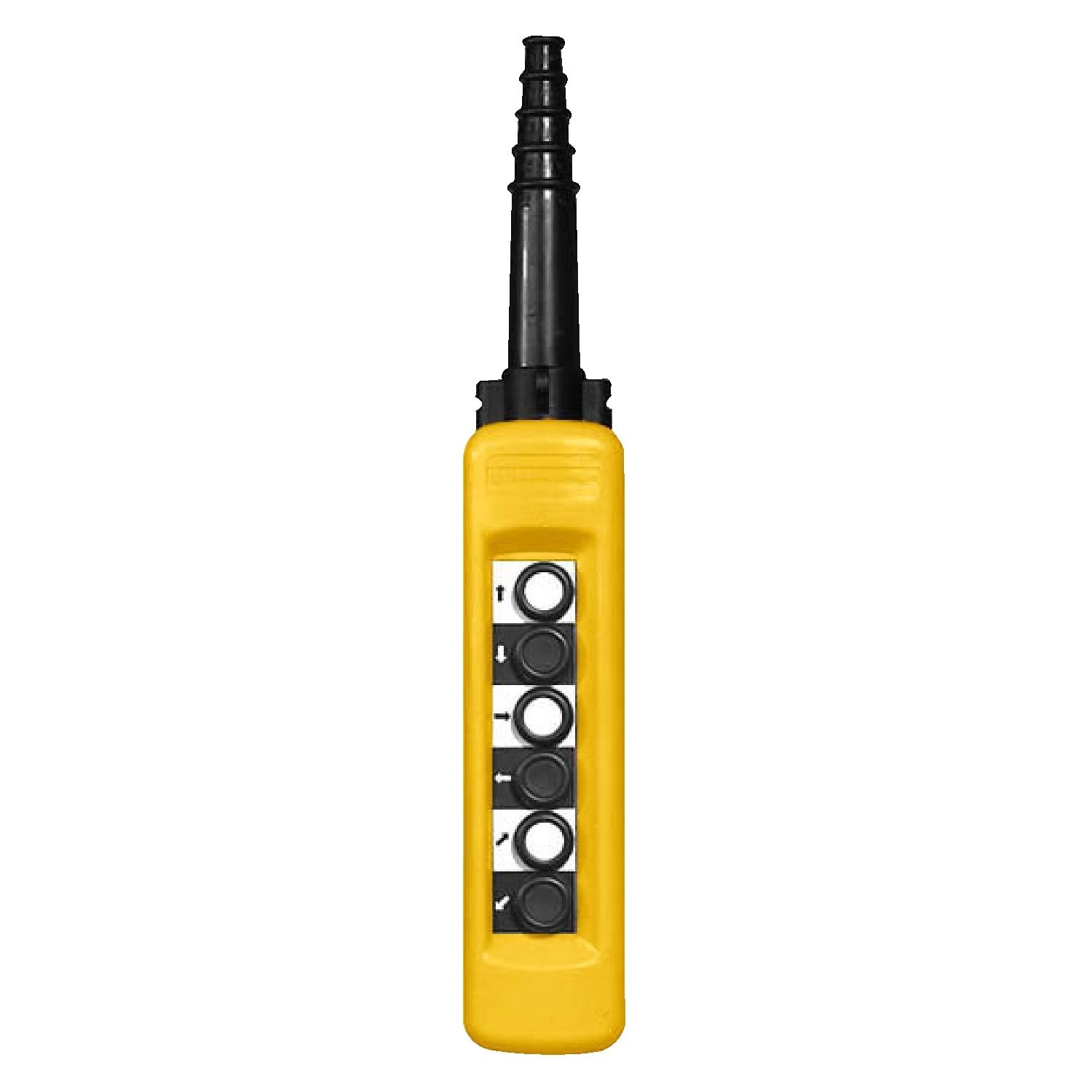

| kontrol istasyonu tipi |
Çift yalıtımlı |
| muhafaza malzemesi |
Polipropilen |
| elektrikli devre tipi |
Kontrol devresi |
| muhafaza tipi |
Tamamen kullanıma hazır |
| kontrol istasyonu uygulaması |
Tek hızlı kaldırma motorunun kontrolü |
| kontrol istasyonu düzenleme |
6 basmalı düğme |
| kontrol düğmesi tipi |
Ilk basmalı düğme 1 NA raise, slow
Ikinci basmalı düğme 1 NA lower, slow
Dördüncü basmalı düğme 1 NA left, slow
Üçüncü basmalı düğme 1 NA right, slow
Beşinci basmalı düğme 1 NA ileri yavaş
Altıncı basmalı düğme 1 NA geri, yavaş |
| ürün uyumluluğu |
ZB2BE101 her bir yön için |
| mekanik kilitleme |
Çiftler arasında mekanik kilitleme ile |
| kontrol istasyonu rengi |
Sarı |
| bağlantılar - terminaller |
Vida kelepçesi terminalleri, 1 x 0,5...1 x 2,5 mm² kablo uçsuz
Vida kelepçesi terminalleri, 1 x 0,5...2 x 1,5 mm² Kablo uçlu |
| Standartlar |
CSA C22.2 No 14
UL 508
EN/IEC 60947-5-1
EN/IEC 60204-32 |
| Ürün sertifikaları |
CCC
GOST |
| koruyucu bakım |
TH |
| Nominal çalışma ortam sıcaklığı |
-25…70 °C |
| Depolama ortam koşulları |
-40…70 °C |
| titreşim direnci |
15 gn (f= 10…500 Hz) 'e uygunIEC 60068-2-6 |
| darbe dayanımı |
100 gn 'e uygunIEC 60068-2-27 |
| aşırı gerilim kategorisi |
Class II 'e uygunIEC 61140 |
| IP koruma derecesi |
IP65 conforming to IEC 60529 |
| IK koruma derecesi |
IK08 conforming to EN 50102 |
| Mekanik dayanıklılık |
1000000 cycles |
| kablo girişi |
Adımlı girişli kauçuk bilezik 8…26 mm |
| kontak kodu gösterimi |
A600 AC-15, Ue = 240 V, Ie = 3 A 'e uygunIEC 60947-5-1 ek A
A600 AC-15, Ue = 600 V, Ie = 1,2 A 'e uygunIEC 60947-5-1 ek A
Q600 DC-13, Ue = 250 V, Ie = 0,27 A 'e uygunIEC 60947-5-1 ek A
Q600 DC-13, Ue = 600 V, Ie = 0,1 A 'e uygunIEC 60947-5-1 ek A |
| [Ithe] klasik muhafazalı termik akım |
10 A |
| [Ui] nominal yalıtım voltajı |
600 V (kirlilik derecesi 3) |
| [Uimp] nominal darbe dayanım voltajı |
6 kV 'e uygunIEC 60947-1 |
| kontak işlemi |
Yavaş kesen |
| Terminaller arasında maksimum direnç |
25 MOhm |
| çalışma gücü |
10 N basmalı düğme |
| kisa devre korumasi |
10 A sigorta koruma tarafindan kartuş sigorta tip gG |
| W cinsinden nominal çalışma gücü |
40 W DC-13 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 120 V, yük faktörü = 0,5 (endüktif yük) 'e uygunIEC 60947-5-1 ek C
48 W DC-13 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 48 V, yük faktörü = 0,5 (endüktif yük) 'e uygunIEC 60947-5-1 ek C
65 W DC-13 için 1000000 cycles, çalisma hizi <60 cyc/mn -de 24 V, yük faktörü = 0,5 (endüktif yük) 'e uygunIEC 60947-5-1 ek C |
| terminallerin açıklaması ISO n°1 |
(13-14)NO |
| terminal tanımlayıcı |
(11-12)NK
(13-14)NA |
| Ürün ağırlığı |
0,86 kg |
